MD-AV泵
A：該泵的容積，以立方英尺為單位。‘6.0’即為6.0立方英尺，約為0.17立方米。
B:該泵的入口閥公稱尺寸,以英尺為單位。‘8’即為8英寸，為200毫米。
C：出口管道的尺寸，以英尺為單位。‘6’即為6英寸，為150毫米。
二：用途、特點、概論、使用條件
1、用途
AV泵用于電除塵器下飛灰的輸送。在除塵器下易于布置，可以將除塵器灰斗的出口設計低于2m。可以進行800米左右的超長距離的輸送。
2、特點
結構簡單、維護工作量小、輸送能力大、良好灰氣比。
3、獨特
灰泵只有一個動作部件----除灰圓頂閥，其質量?jī)?yōu)良、結構簡單、性能可靠、維護工作量少。
三、概論
在系統正常運行過程中，灰堆積在AV泵上方除塵器電場的出口處。飛灰在重力的作用下落進安裝在下方的AV泵中，然后通過輸灰管路輸送至灰?guī)臁?/p>

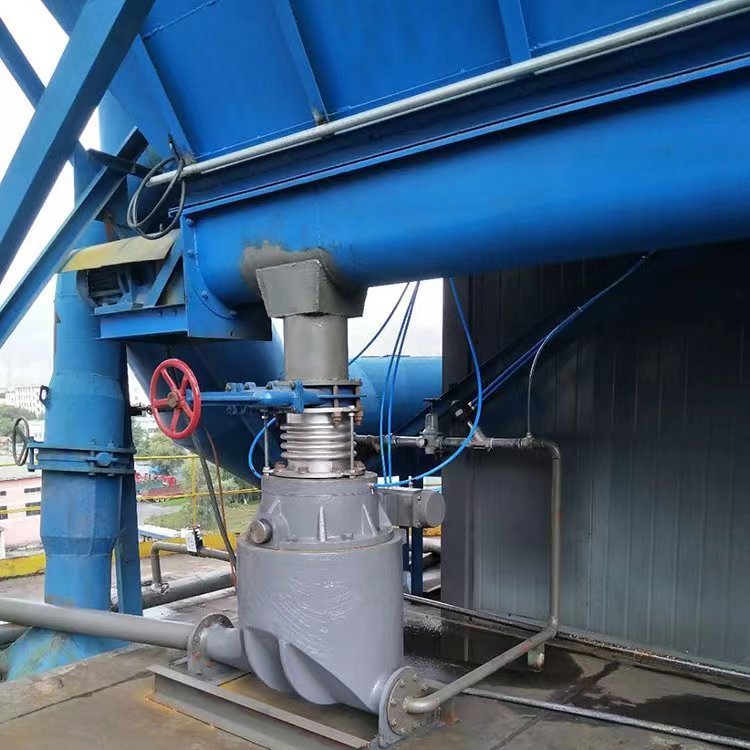

AV泵布置在除塵器電場出口下方，每個除塵器電場下的AV泵共用一條輸灰管道。灰斗中的料位計被覆蓋，觸發一次輸送循環。AV泵的入口圓頂閥開啟，灰在重力作用下落入泵中。在填充過程中，
管路圓頂閥將關閉且密封輸灰管道，以防止空氣由于電除塵器負壓經輸送管道而被吸入。經過一個定時延遲，入口圓頂閥將關閉，管路圓頂閥打開。在所有入口圓頂閥都已關閉并且密封后，
將經過一個短暫的延時，以使管路圓頂閥在引入主AV泵時能夠完全打開。開啟輸送空氣閥所以AV泵中的灰將進入輸送管道，然后被輸送到目標灰?guī)臁Ｔ诨倚度牖規熘筝敵鰤毫ο陆敌盘?hào)，
輸送空氣閥關閉，循環完成。
每臺AV泵都配有就地控制箱，盤內裝有與本泵相關的電磁閥、壓力開關。遠方控制由PLC控制。主控畫面包括控制、指示和報警信息。

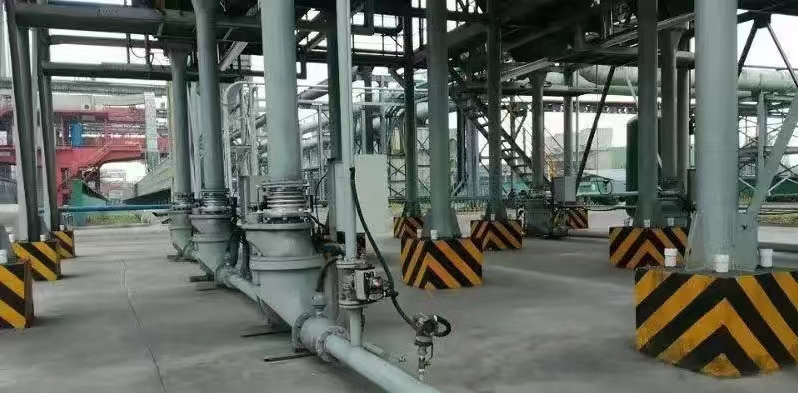

四、AV泵串聯輸送圖
AV泵通常為多個串聯布置，工作流程如下：
AV泵、密相泵系統的工作原理是密相低速氣力輸送，以低于懸浮速度的速度對物料進行輸送。在此速度下，不同于單獨物料輸送，物料無須與傳輸介質完全混合；物料以連續沙丘狀或氣栓
與料栓相間狀態沿著管道運動。一定程度上，該輸送方式允許物料的輸送速度遠遠低于懸浮速度，因此避免了傳統氣力輸送由于物料速度高而引起的常規問題。
AV泵、密相泵安裝了壓力密封的圓頂閥，該閥門可以穿過靜止的料柱實現關閉。AV泵、密相泵采用底部出料管，系統安裝在AV泵、密相泵輸送系統單元中AV泵、密相泵的安裝底座上。
多個給料點串聯為一根輸送管道，所有AV泵、密相泵同步進料。來自一個或多個灰斗料位計的信號，將啟動AV泵、密相泵系統開始輸送循環。
